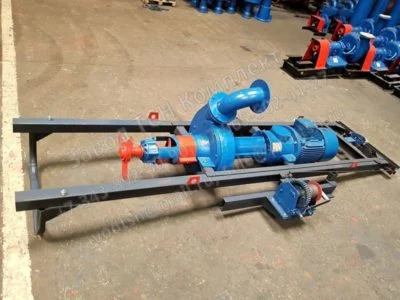

Насос для жидкого навоза НЖН-200А

Каталог запчастей насоса НЖН-200А

В связи с постоянной работой по совершенствованию изделия, повышающей его надежность и улучшающей условия эксплуатации завод-изготовитель оставляет за собой право вносить в конструкцию изделия незначительные изменения не отраженные в настоящем описании.

Насос НЖН-200А предназначен для перекачивания жидкости с взвешенными веществами, а также массных, фекальных жидкостей и жидкого навоза.

Устройство и работа насоса.

Насос НЖН-200А состоит из:

насосной части с электродвигателем и мешалкой;
станины;
лебедки;
рукава гофрированного;
ящика управления;
удлинителя (по заказу потребителя).

Подача массовая насоса НЖН-200А изменяется в зависимости от состава перекачиваемой жидкости, концентрации взвешенных веществ и механических включений.

Для работы насос НЖН-200А устанавливается над окном емкости или шамбо в вертикальное положение и его нижняя часть заглубляется в перекачиваемую среду.

Перед перекачиванием, жидкость в емкости перемешивается лопастной мешалкой. При этом вал насоса вращается против часовой стрелки, если смотреть на него со стороны эл. двигателя.

Перекачивание производится при вращении вала насоса НЖН-200А по часовой стрелке, указанной на улитке. При этом, в случае комплектации насоса по требованию заказчика обгонной муфтой, действие мешалки прекращается из-за отключения ее обгонной муфтой.

Подъем и опускание насоса НЖН-200А производится лебедкой в зависимости от комплектации, лебедка насоса НЖН-200А может комплектоваться механической, а так же электрической лебедкой.

Управление насосом НЖН-200А осуществляется кнопочными станциями, расположенными на ящике управления насоса НЖН-200А.

Устройство и работа составных частей насоса НЖН-200А

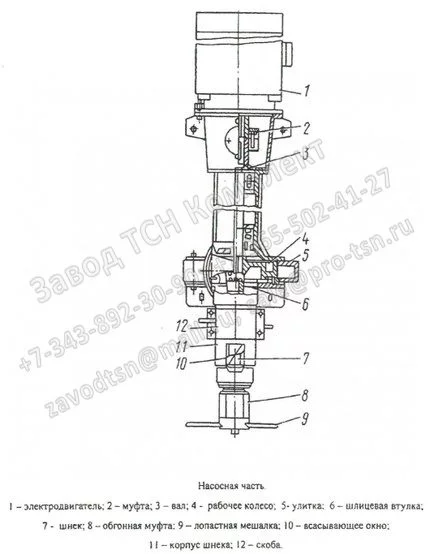

Насосная часть насоса 1 (см. рис.) предназначена для непосредственного перекачивания и перемешивания перекачиваемой среды.
Насосная часть НЖН-200 (ННФ-00.010) состоит из электродвигателя 1, соединенного через муфту 2 с валом 3, на котором установлено рабочее колесо 4, вращающееся в улитке 5. Под рабочим колесом 4, вал 3 через шлицевую втулку 6 соединен со шнеком 7, заключенным в цилиндрическом корпусе, имеющем всасывающие окна 10. На нижнем конце шнека 7 имеется обгонная муфта 8 с лопастной мешалкой 9.

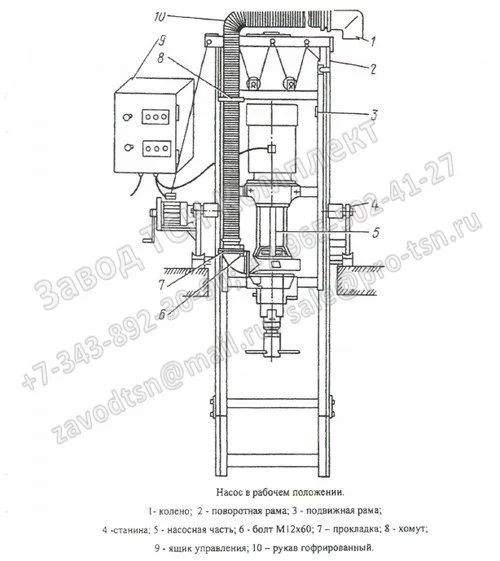

Станина 2 (см.рис.) предназначена для фиксации всех частей насоса и установки его над окном емкости с перекачиваемой средой.
Станина 2 состоит из опоры, на которой установлена лебедка 3 и шарнирно прикреплена поворотная рама 7, внутри которой установлена подвижная рама 8, удерживаемая канатом лебедки и имеющая ложе для укладки и крепления насосной части нжн 1 .

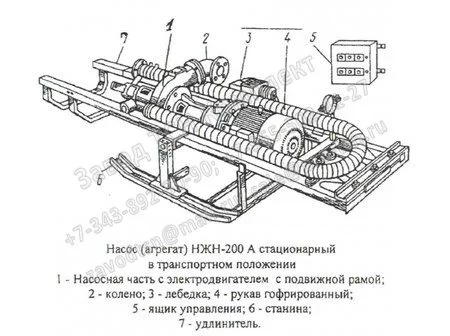

В транспортном положении поворотная рама 7 крепится в опоре станины 2 болтами (М 12 х 30) с гайками, а подвижная рама 8 крепится к поворотной раме 7 болтами (М 16 х 125) с гайками.
Для регулирования установки поворотной рамы 7 в вертикальном положении, в створах опоры имеются упорные болты.
Для откачивания жидкости из резервуара (емкости) глубиной свыше 3,5 м и до 5 м к нижнему концу поворотной рамы может быть прикреплен удлинитель 6.

Лебедка 3 предназначена для подъема и опускания насосной части.
Лебедка состоит из червячного редуктора, выходной вал которого соединен с барабаном. Второй конец барабана опирается на подшипник. Привод лебедки осуществляется при помощи рукоятки.
Рукав гофрированный 4 служит для отвода от насоса перекачиваемой среды.
В зависимости от места расположения резервуара, вида транспортных средств рукав гофрированный устанавливается на необходимую высоту или присоединяют к трубопроводу диаметром не менее 150 мм. Протяженность трубопровода зависит от плотности перекачиваемой среды.
Ящик управления 6 предназначен для размещения пускозащитной коммутационной электроаппаратуры. На его дверце размещены кнопки управления, сигнальные лампы и поясняющие надписи.
Ящик управления крепиться в вертикальном положении на высоте не менее 1,5 м от уровня пола (земли) и не далее 8 м от насоса при помощи дюбелей или костылей диаметром 6…8 мм.
При установке ящика управления вне помещения, на открытом воздухе, его необходимо поместить в шкафу с закрывающейся на замок дверцей.
Удлинитель 6 предназначен для возможного опускания насоса в резервуар глубиной до 5 м. (Удлинитель поставляется только по особому заказу потребителя).
Удлинитель состоит из рамы, на верхних концах которой имеются вставки с резьбовыми отверстиями и болтами, а на нижних – упоры. В комплект удлинителя входит так же гофрированный рукав с деталями крепления и удлиненный канат лебедки насоса.
Для установки удлинителя на насос, его вставки вводятся внутрь нижних концов поворотной рамы и закрепляются болтами через отверстия в концах поворотной рамы. На лебедке канат заменяется на удлиненный, из комплекта удлинителя. При необходимости удлиняется гофрированный рукав насоса, путем присоединения к нему рукава из комплекта удлинителя.
Внимание! Поворот рамы насоса с удлинителем для опускания и подъема в резервуар необходимо производить только при помощи грузоподъемного средства, грузоподъемностью не менее 4,5 кН (0,5 т.с.).
