Насос НЦИ-Ф-100

Насос НЦИ-Ф-100 для перекачки и перемешивания навоза

НЦИ-Ф-100 — стационарный центробежный насос с измельчителем для жидкого навоза. Он перемешивает массу в навозоприёмнике, измельчает органические включения и подаёт навоз по трубопроводу в хранилище или в транспортное средство. Насос применяют на фермах с бесподстилочным содержанием животных и гидравлическим удалением навоза, а также для допустимых бытовых и производственных сточных вод.

Исполнения с затвором и без затвора

НЦИ-Ф-100 с затвором обеспечивает механическое и гидравлическое перемешивание. Винт-мешалка перемешивает массу у рабочего колеса, а затвор направляет поток либо в напорную линию, либо через насадку обратно в навозоприёмник.

НЦИ-Ф-100-01 без затвора перемешивает массу винтом-мешалкой. Затвор и насадка гидравлического перемешивания у этого исполнения отсутствуют. В продаже представлены насосы с электродвигателем 5А160S6 мощностью 11 кВт, без двигателя и без двигателя и рукава.

Основные характеристики

• Максимальная подача — 100 м³/ч.
• Мощность привода — 11 кВт.
• Электропитание — трёхфазная сеть 380 В, 50 Гц.
• Рабочее колесо — центробежное, открытого типа.
• Измельчающее устройство — ножевое.
• Влажность навоза — 86–90%.

Соломистые включения и остатки кормов допускаются в количестве не более 10%, длиной до 20 см и толщиной до 2 см. Содержание абразивных частиц — не более 1% по объёму. Насос не предназначен для нефтепродуктов. Камни, проволока и другие посторонние предметы могут повредить измельчитель и рабочее колесо.

Нижняя опора и детали измельчителя

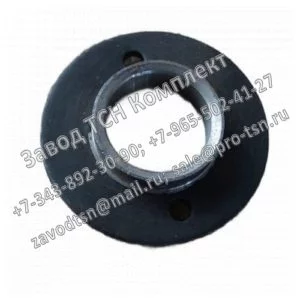

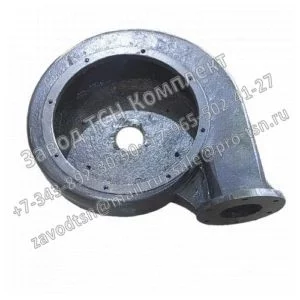

Нижняя опора в сборе (НЦИ 01.01.000 СБ) объединяет подшипниковый и напорно-подающий узлы. Для её ремонта доступны корпус (НЦИ 01.01.101), вал (НЦИ 01.01.601), верхняя и нижняя крышки (НЦИ 01.01.102; НЦИ 01.01.103), уплотнение (НЦИ 01.01.090) и улитка (НЦИ 01.01.105).

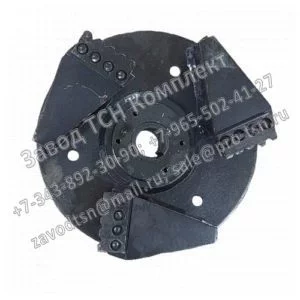

Рабочее колесо (НЦИ 01.01.040) оснащается подвижными ножами (НЦИ 01.01.404). Ножи можно заказать по одному или комплектом из пяти штук. Для перемешивания применяется винт-мешалка (НЦИ 01.01.030), а к нижней части улитки крепится ограждение (НЦИ 01.01.080).

Валы, муфты и напорная линия

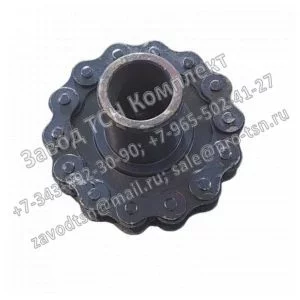

Основной вал (НЦИ 01.15.010 СБ) расположен в корпусе (НЦИ 01.17.000) и передаёт вращение от двигателя к нижней опоре. В разделе представлены муфта привода (НЦИ 01.08.000 СБ), отдельные полумуфты и комплект нижнего соединения (НЦИ 01.01.611; НЦИ 01.15.612) с цепью и замковым звеном.

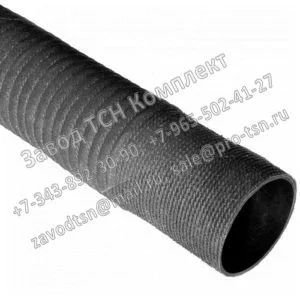

Для насоса с затвором применяется напорная труба (НЦИ 01.06.000), для исполнения без затвора — (НЦИ 01.19.000). Затвор (НЦИ 01.03.000) доступен с напорной трубой и отдельно. Напорный рукав имеет диаметр 100 мм и длину 4 м. Для подъёма и опускания насоса предусмотрена ручная лебёдка (ЛР-500 Б).

Заказ насоса и запчастей НЦИ

Артикулы приведены в скобках внутри описаний товаров. Сообщите обозначение детали, количество и необходимую комплектацию. При заказе насоса укажите исполнение с затвором или без него, необходимость двигателя, рукава, лебёдки и шкафа управления. Обратитесь в отдел продаж ТСН Комплект — уточним стоимость, наличие и срок поставки.
