Обозначение товара: (ТСН-3Б, наклонная цепь 13 м).
Назначение и устройство

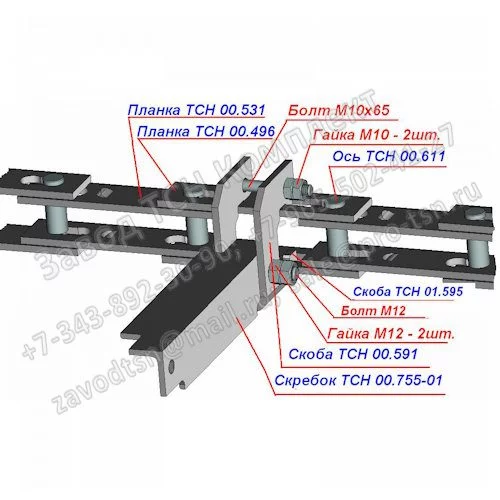

Ремкомплект наклонного транспортёра ТСН-3Б — цепь длиной 13 м со скребками для корыта длиной 6 м.
Цепь со скребками поднимает навоз по корыту и передаёт его к месту выгрузки. Комплект содержит звенья цепи, скребки, скобы, оси и крепёж.
Характеристики и обозначения
| Длина цепи | 13 м |
|---|---|
| Длина корыта | 6 м |
| Количество скребков | 17 шт. |
Комплектность и упаковка приведены в ведомости ниже.
Комплектность
КОМПЛЕКТОВОЧНАЯ ВЕДОМОСТЬ цепь наклонного транспортера ТСН-3,0Б
| № п/п | Наименование | Обозначение | Вес,кг | Способ упаковки, габариты, мм,м3 | Кол-во на к-т | |
| ЗИП | 120 | в ящике 600х460х305 | 0,084 | 1 шт. | ||
| 1 | Планка | ТСН.00.496 | 34 | |||
| 2 | Скоба | ТСН.01.595 | 17 | |||
| 3 | Скоба | ТСН.01.599 | 17 | |||
| 4 | Скребок | ТСН.00.755-01 | 17 | |||
| 5 | Болт М10х60 | ГОСТ 7798-70 | 17 | |||
| 6 | Болт М12х65 | ГОСТ 7798-70 | 17 | |||
| 7 | Гайка М10 | ГОСТ 5915-70 | 34 | |||
| 8 | Гайка М12 | ГОСТ 5915-70 | 34 | |||

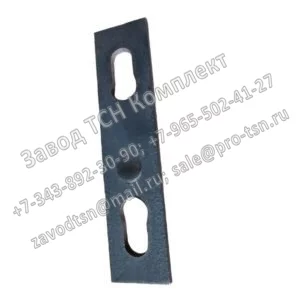

| 9 | Планка | ТСН.01.531 | 173 | |||
| 10 | Ось | ТСН.00.611 | 104 | |||
| ИТОГО: | 120 | кг | 0,084 | м3 | ||
Заказ и поставка
Укажите обозначение изделия и количество. Узнать цену, наличие и срок поставки в ТСН Комплект.
