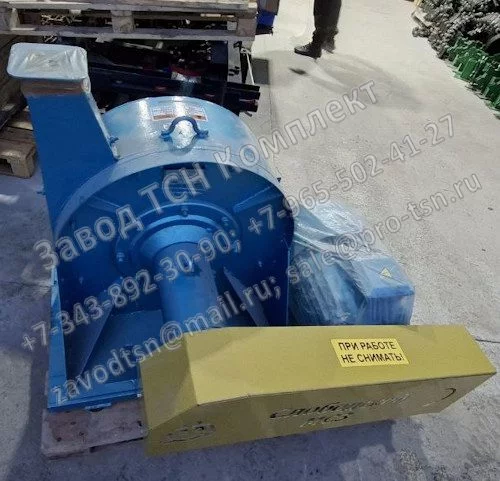

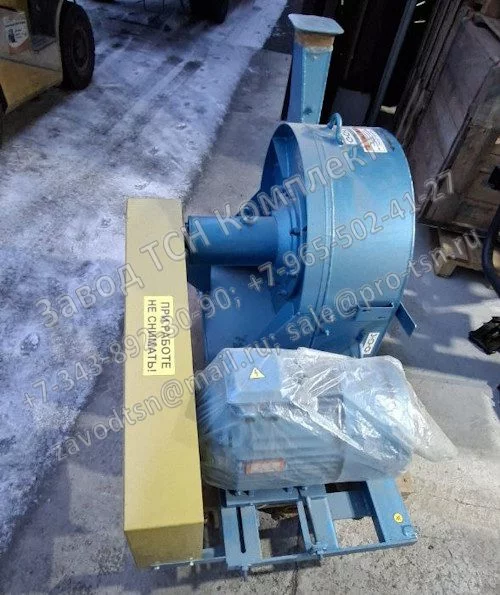

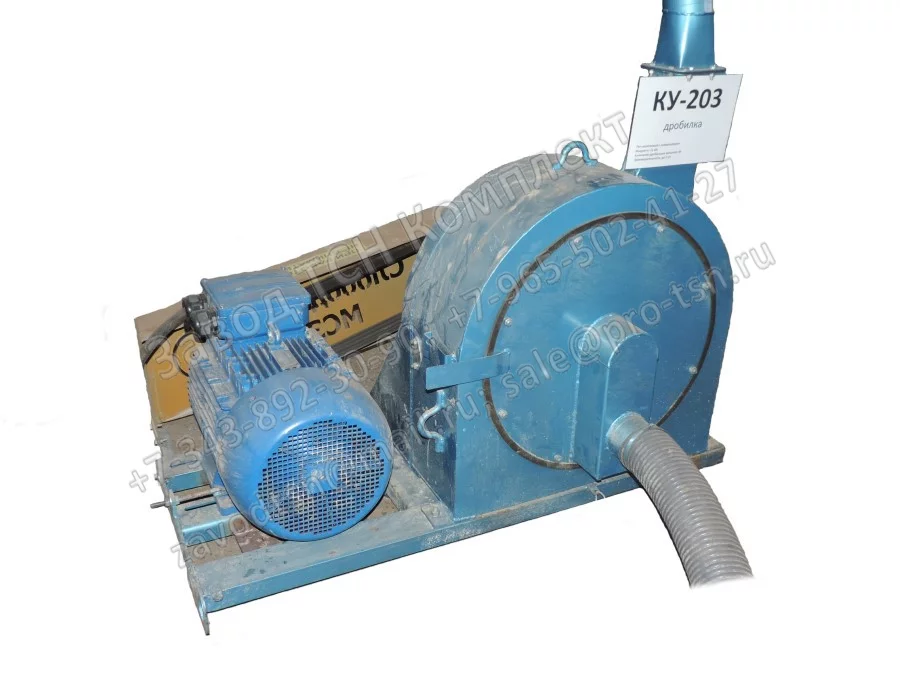

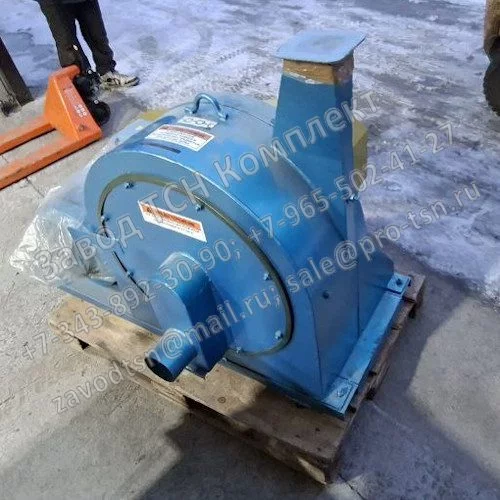

🏭 Дробилка КУ-203: универсальная молотковая дробилка с пневмозагрузкой
📋 Ключевые характеристики и назначение
| Параметр | Характеристика |
|---|---|
| Назначение | Измельчение фуражного зерна и зерновых смесей (влажность ≤17%) для приготовления кормов. |
| Тип | Молотковая, с пневматической системой загрузки и выгрузки сырья. |
| Производительность | Не менее 2,5 т/час (на пшенице, решето Ø6 мм). |
| Привод | Электродвигатель 22 кВт, 3000 об/мин. Ременная передача для надежности. |
| Комплектация | Полная: дробилка, всасывающий (10 м) и напорный (3 м) шланги, ящик управления, комплект ЗИП. |
| Габариты (ДхШхВ) | 1500 x 1050 x 1690 мм (без шлангов). Масса: ~470 кг. |
| Срок службы | Не менее 5 лет. |
Основные схемы работы (обязательны к соблюдению):
Дробилка → Бункер-накопитель
Дробилка → Бункер-смеситель (при наличии воздушных фильтров)
⚙️ Конструктивные особенности и принцип работы
Пневматическая транспортировка: Зерно засасывается воздушным потоком через 10-метровый шланг с регулируемым соплом, а измельченный продукт выдувается в бункер по 3-метровому напорному шлангу. Это исключает необходимость в дополнительных механических транспортерах.
Дробильный узел: Вращающийся ротор с 44 свободно подвешенными молотками измельчает зерно внутри камеры с цилиндрическим решетом (сменным, для регулировки фракции).
Магнитный сепаратор: Встроен в крышку-сепаратор для улавливания металлических примесей и защиты оборудования.
Система безопасности: Включает блокировку пуска при открытой крышке дробильной камеры, тепловую защиту двигателя, обязательную систему заземления и устройство для снятия статического электричества со шлангов.
✅ Преимущества для покупателя
Высокая эффективность: Производительность от 2,5 тонн в час.
Простота и надежность: Ременной привод, легкий доступ для замены молотков и решет, понятная схема технического обслуживания.
Безопасность: Полный комплект защитных устройств и ограждений, соответствующий нормам.
Удобство интеграции: Готова к работе в составе кормоприготовительных линий.
Документированное качество: Имеет сертификат соответствия и подробное руководство по эксплуатации с графиками ТО.
⚠️ Важные условия эксплуатации
Требования к помещению: Только закрытое помещение с бетонным полом и вентиляцией.
Электроснабжение: Трехфазная сеть 380В, 50 Гц. Обязательно наличие защитного заземления.
Квалификация персонала: Обслуживающий персонал должен быть старше 18 лет, пройти инструктаж по ТБ и изучить руководство. Ремонт электрооборудования — только электротехническим персоналом.
🔧 График технического обслуживания
Для поддержания производительности и долговечности руководство предписывает строгий график:
ЕТО (ежедневно): Очистка поверхностей и сепаратора.
ТО-1 (каждые 125 часов): Проверка креплений, натяжения ремней, смазка подшипников.
ТО-2 (каждые 1000 часов): Полный осмотр узлов, проверка изоляции и сопротивления заземления.
